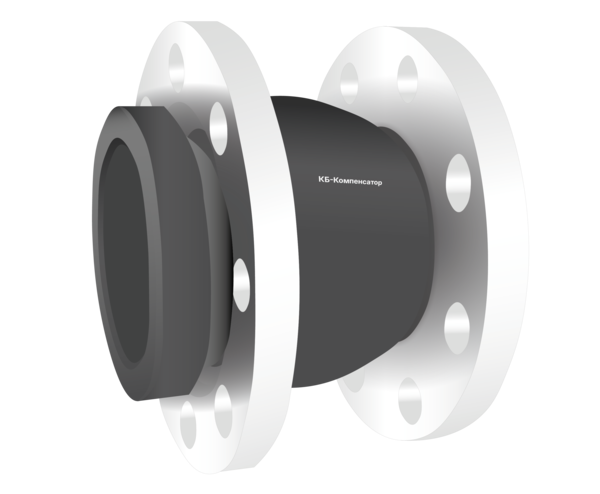

Компенсаторы резиновые антивибрационные фланцевые

Резиновые фланцевые антивибрационные компенсаторы (КР, вибровставки) гасят вибрации, шум и деформации трубопроводов от работающего оборудования. Армированная резиновая манжета компенсирует осевые, угловые и сдвиговые смещения, продлевая срок службы насосов, вентиляторов и магистралей.

Ключевые преимущества

• Максимальная виброзащита: поглощают 90–95% колебаний и гидроударов.
• Рабочие параметры: давление PN10–16, температура до +120°C, срок службы 12–15 лет.
• Простота установки: фланцы по ГОСТ 33259 — без сварки, за 30 минут, устанавливаются в труднодоступных местах всех магистралей.
• Универсальность: для воды, газа, масла в ЖКХ и промышленности.
• Износостойкость: материалы устойчивы к механике, температурам, агрессивным средам.
• Многофункциональность: глушат вибрации и компенсируют все типы смещений.
• Герметичность и цена: полная защита от протечек при оптимальной стоимости.

Технические характеристики

• Диаметр условный (DN): 25–1200 мм
• Рабочая среда: ХВС и ГВС, масла, неагрессивные газы
• Максимальное давление: 10–16 бар
• Компенсирующая способность: сжатие 10–30 мм, растяжение 8–20 мм, угол 15°
• Материал: EPDM (вода), NBR (масло), армированный нейлон/сталь
• Температура: -20°C до +115°C (EPDM), +80°C (NBR)
• Фланцы: сталь 20 (оцинкованные), нержавейка
• Срок службы: 12–15 лет*

Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.

Применение

Насосы, компрессоры, вентиляция, водоподготовка, теплотрассы, водоснабжение.

Конструкция

• Упругий сильфон: полимерная резина с армированием.
• Фланцы: для надежного крепления к трубе.
• Ограничители хода: предотвращают чрезмерную деформацию.

При потере герметичности — полная замена вставки.

Контроль качества

• Визуальная оценка (повреждения, расслоения).
• Измерения параметров высокоточными инструментами.
• Испытания на прочность, герметичность, термостойкость водой и прогревом.

Соответствуют отраслевым стандартам.

Монтаж

Монтируют вблизи неподвижной опоры, с скользящими опорами. Между двумя фиксированными опорами — максимум один компенсатор. Фланцы крепят к трубам болтами (затяжка крест-накрест), допуск несоосности до 20 мм.

Наши компенсаторы эксплуатируются на объектах Газпрома, Росатома и металлургических комбинатах, минимизируя простои в нефтехимии, энергетике и котельных.

Чертеж

Рисунок — Компенсатор резиновый фланцевый антивибрационный
